انواع مقاطع فولادی کدامند و چه کاربردی دارند ؟
مقاطع فولادی یکی از مهم ترین مصالح ساختمانی هستند که اسکلت یک ساختمان را تشکیل می دهند. همچنین در صنایع مختلف مانند ساخت خودرو ، کشتی سازی ، ساخت سازه و… مورد استفاده قرار می گیرند. در این مقاله سعی می کنیم انواع مقاطع فولادی را نام برده و کاربرد های آنها را شرح دهیم. دعوت می کنیم در ادامه با فولاد نصر آذربایجان همراه باشید.
◾️مقاطع فولادی چیست؟

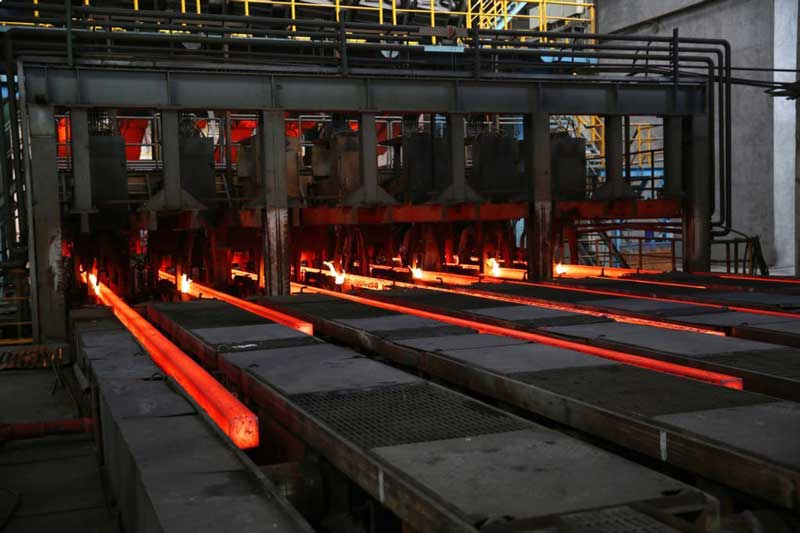

مقاطع فولادی محصولاتی هستند که طی فرآیندهایی از مواد اولیهای مانند تختال، شمش فولادی و بلوم و بیلت تولید می شوند و میزان کربن آنها بین ۰.۱۶ تا ۰.۲۵ درصد است. از پرمصرف ترین و پرفروش ترین مقاطع فولادی می توان به نبشی، میلگرد، ناودانی و تیرآهن اشاره کرد.
◾️ویژگی های انواع مقاطع فولادی
- تاب کششی : مقاطع فولادی در تاب کششی و مقاومت ارتجاعی متفاوتی تولید و بر اساس نوع نیاز در پروژه های مختلف مورد استفاده قرار می گیرند.
- خاصیت شکل پذیری : فولاد دارای خاصیت شکل پذیری بسیار خوبی است به همین جهت از آن در ساخت انواع نبشی،ناودانی، ورق فولادی، ریلی، موتور، تسمه فولادی و …استفاده می شود.
- قابلیت اتصال : انواع مقاطع فولادی را میتوان از طریق اتصال خشک( پیچ) یا تر ( جوشکاری) به یکدیگر متصل و قطعات جدیدی ساخت.
- ضریب انبساط : ضریب انبساط فولاد با توجه به دمای متغیر 2_100درجه سانتی گراد برابر با 2 درصد محاسبه می شود.
◾️انواع مقاطع فولادی
انواع مقاطع فولادی و کاربرد آنها متفاوت است. مقاطع مختلف دارای خاصیت ها و کاربردهای فراوانی در صنعت ساختمان میباشند که با روشهای استاندارد متفاوتی تولید و به بازار عرضه میگردند.
مقاطع فولادی به طور کلی در دسته بندی زیر قرار می گیرند:
۱- مقاطع زاویهدار
این مقاطع به دو دسته ی مقاطع زاویهدار با زاویه برابر و پایههایی با ابعاد برابر ، مقاطع زاویهدار با زاویه نابرابر و پایههایی با ابعاد مختلف تقسیم می شوند. از مقاطع زاویهدار در ساخت خرپاها برای سقف استفاده می شود.نبشی و ناودانی جزو مقاطع زاویهدار هستند.
نبشی
نبشی از نظر شکل ظاهری شبیه L انگلیسی میباشد. و سطح مقطع آن بصورت دو ضلع عمود برهم قرار گرفته و وظیفه اتصال دو قسمت فلزی به یکدیگر را برعهده دارد.
نبشی ها به دو روش نورد گرم و نورد سرد تولید و جهت متصل نمودن پل به ستون، تیرآهن به بیم های باربر، ساختن ستون، ساختن خرپا، ساخت انواع چهارچوبها، پایههای ستونی مختلف، پلکانها، دکلها، ساخت درپوشها و سقفهای سبک، ساخت شیروانی و.. به صورت منفرد یا مرکب مورد استفاده قرار می گیرد.
ناودانی
ناودانی از نظر شکل ظاهری شبیه حرف U انگلیسی است و سطح مقطع ناودانی از یک جان به صورت افقی و دو بال به صورت عمودی تشکیل شده است. ناودانیها ازنظر ورق فولادی مورداستفاده نیز به ۲ دسته مشبک و ساده تقسیم میشوند.
از ناودانی ساده در ساخت دیوار برای انبارها، کارگاهها ، ساخت سقفهای سبک، بهعنوان تیرچه ،ساخت چارچوب در و پنجره ،ساخت قابهای وسایل نقلیه ،ساخت دیوارها و سقف تریلر ، ساخت نردهها، خرپاهای پل یا ریلهای محافظ ، در ساخت تجهیزات دریایی واز ناودانی های مشبک نیز در ساخت قفسه های فولادی و سازه هایی با سبک فولادی استفاده می شود.

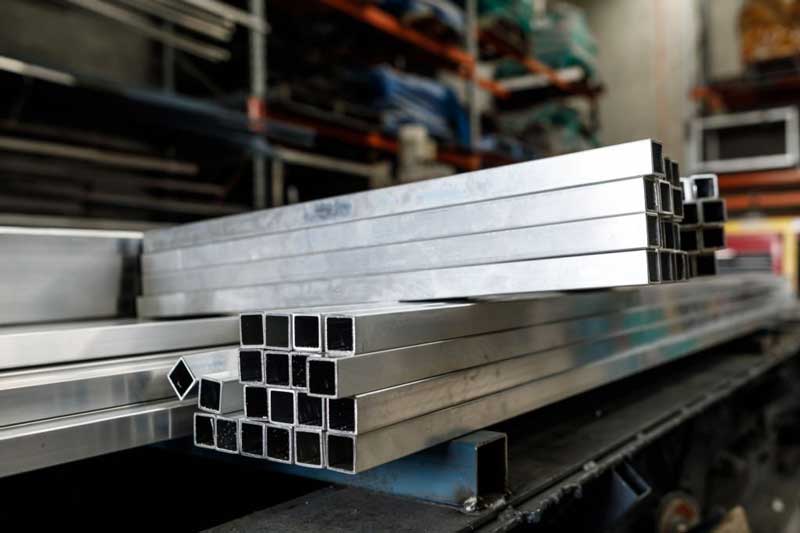

۲- مقاطع قوطی شکل
این مقاطع به شکل لوله های فولادی دایره ای و مقاطع مربع و مستطیلی در ابعاد و سایزهای مختلف تولید و از آنها در ساخت ستون، تیر و خرپا استفاده میشود.
۳- مقاطع T شکل
در مقاطع T شکل یا سپری ، بال و جان مقطع به شکل “T” بوده و از آنها در ساخت خرپاها برای تقویت سازه ، در سقفها، نورگذر، گاردریلها، سدسازی، ساخت در و پنجرهاستفاده میشود. این مقاطع در اندازه های 20x20x3 میلی متر تا 150x150x10 میلی متر و در ضخامت های مختلف تولید می شوند.
۴- مقاطع I شکل
مقاطع I شکل که به آنها تیرآهن یا تیرچههای فلزی گفته می شود؛ در اندازه های مختلف از 75×50 میلی متر تا 600×210 میلی متر تولید و به عنوان تیر یا ستون در ساختمان مورد استفاده قرار می گیرد. دو بال موازی در دو انتهای تیرآهن بوده که در بین دو بال عمودی قسمت آهنی وجود دارد که جان تیر نامیده میشود. این دو قسمت تیر نیروهای وارده بر ساختمان را تحمل میکند.
- تیرآهن معمولی (IPE) که I شکل با بال ثابت و استاندارد اروپا است.
- تیرآهن هاش یا بال پهن یا تیرآهن عریض که بیشترین کاربرد را در مصالح ساختمانی و صنعتی دارد.
- تیرآهن INP که بصورت I شکل و دارای بال غیرثابت و استاندارد روسیه و چین است.
۵- میلگرد
میلگرد ها یا آرماتور ها یکی از پر مصرف ترین مقطع ساختمانی هستند که در مقاطع دایره ای شکل با قطر از 5 تا 250 میلیمتر ساخته می شوند. از این مقاطع به عنوان تقویت کننده در سازههای بتنی و کورههای فلزی استفاده میشود.
میلگرد ها در انواع مختلف؛ میلگرد ساده ( A۱)، میلگرد آج دار( A۲-A۳ ) و میلگرد صنعتی تولید و هر کدام در جای مخصوص خود مورد استفاده قرار می گیرند. اما عمده ی مصرف میلگرد ها با توجه به استاندارد های مختلف ، میلگرد A3 و A4 می باشد .
میلگرد ساده :
این نوع میلگرد بیشتر مصرف صنعتی دارد و از آن در ساخت پیچ و مهره و میخ، ماشینآلات و اتصالات استفاده میشود. همچنین میلگردهای ساده سایز پایین در ساخت مفتول نیز کاربرد دارند. میلگرد ساده به دو صورت شاخه و کلاف موجود است.
میلگرد آجدار :
آج به برجستگیهايی كه به صورت طولی يا عرضی روی سطح ميلگرد هنگام نورد ايجاد میشود؛ می گویند. میلگرد آجدار انواع مختلفی دارد و به سه دسته میلگرد آجدار جناغی، میلگرد آجدار مارپیچ و میلگرد آجدار مرکب تقسیم میشود. کاربرد این نوع میلگرد در ساختمانسازی و برای مسلح کردن بتن است.
۶- مقاطع تخت
از مقاطع تخت نیز در ساخت درها و پنجره ها استفاده می شود. این مقاطع با عرض های 10 تا 400 میلی متر و با ضخامت 3 میلیمتر تا 40 میلیمتر تولید می شوند.
تسمه : تسمه برشی از سطح مقطع فلزی است. این محصول از نظر شیوه تولید به دو نوع نوردی و ماشینکاری تقسیم می شود و در مواردی که به مقاومت بالا نیاز است، مورد استفاده قرار میگیرد، مانند پلههای کارخانجات، پلهسازی در ساختمانها و پوشش کف.
ورق : ورقهای فولادی با روشی به نام نورد تولید میشوند. نورد یکی از روشهای شکلدهی فلزات است که در آن شمش فولادی از بین غلتکهایی عریض عبور میکند و بهمرور فاصله این غلتکها باهم کمتر و کمتر میشود تا درنهایت ورق خروجی به ضخامت موردنیاز برای تولید برسد. ورق ها در انواع مختلف؛ ورق آجدار، ورق روغنی، ورق گالوانیزه، ورق سیاه و … تولید میشود.
۷- مقاطع صفحهای
مقاطع صفحهای ؛ از ورقهای فلزی سبک ساخته میشود که به کمک دستگاه، برش داده شده و صاف میشوند. به طور کلی در این مقاطع، یک شبکه لوزی شکل از ورقها ساخته میشود.
۸- محصولات مفتولی
محصولات مفتولی طیف گسترده ای دارند و شامل انواع توری پرسی ، توری حصاری ،توری فرنگی ،توری گابیون ، انواع سیم مفتول سیاه و گالوانیزه ، تیر حصار ، مش ، رابیتس و … می باشد. از این محصولات در ساخت و ساز های صنعتی و ساختمانی استفاده می شود. برای مثال سیم های مفتولی سیاه در زمان بستن آرماتور ها و ساخت فونداسیون به کار می روند.
◾️سخن آخر:
همان طور که گفته شد مقاطع فولادی کاربرد گسترده ای در ساختمان سازی دارند. و استفاده از مواد اولیه ی مرغوب باعث افزایش کیفیت محصول نهایی و افزایش مقاومت پروژه های صنعتی و ساختمانی می شود.
